VRC Light VolumesとiwaSyncで光らせる

Club Belkaというクラブワールドを作りました。パブリック化してるので使ってみてね。
クラブワールドならやっぱり動画プレイヤーの色がアバターとかに反映されると楽しいよね。ということでiwaSyncの色を取ってLightVolumeTVGIで光らせています。LTCGIは使っていません。
このワールドは2台のiwaSyncがあり、DJとVJがそれぞれ接続するという方式が使えます。VJ Separationと呼んでいますが、この状態でももちろん色反映が出来ます。

ちなみにクラブワールドを作ったということはつまりDJをやっているということです。ブッキング待ってます！気が向いたときに増えるhearthis.atはこちら。

基本的にはマニュアル通りなので適宜参照してください。まずはQuick World Setupの部分を進めましょう。

とりあえずワールドを準備します。今回はSingle Bedroom Free VRChat Worldを利用させて頂き、小物を退かして適当にiwaSyncを置きました。

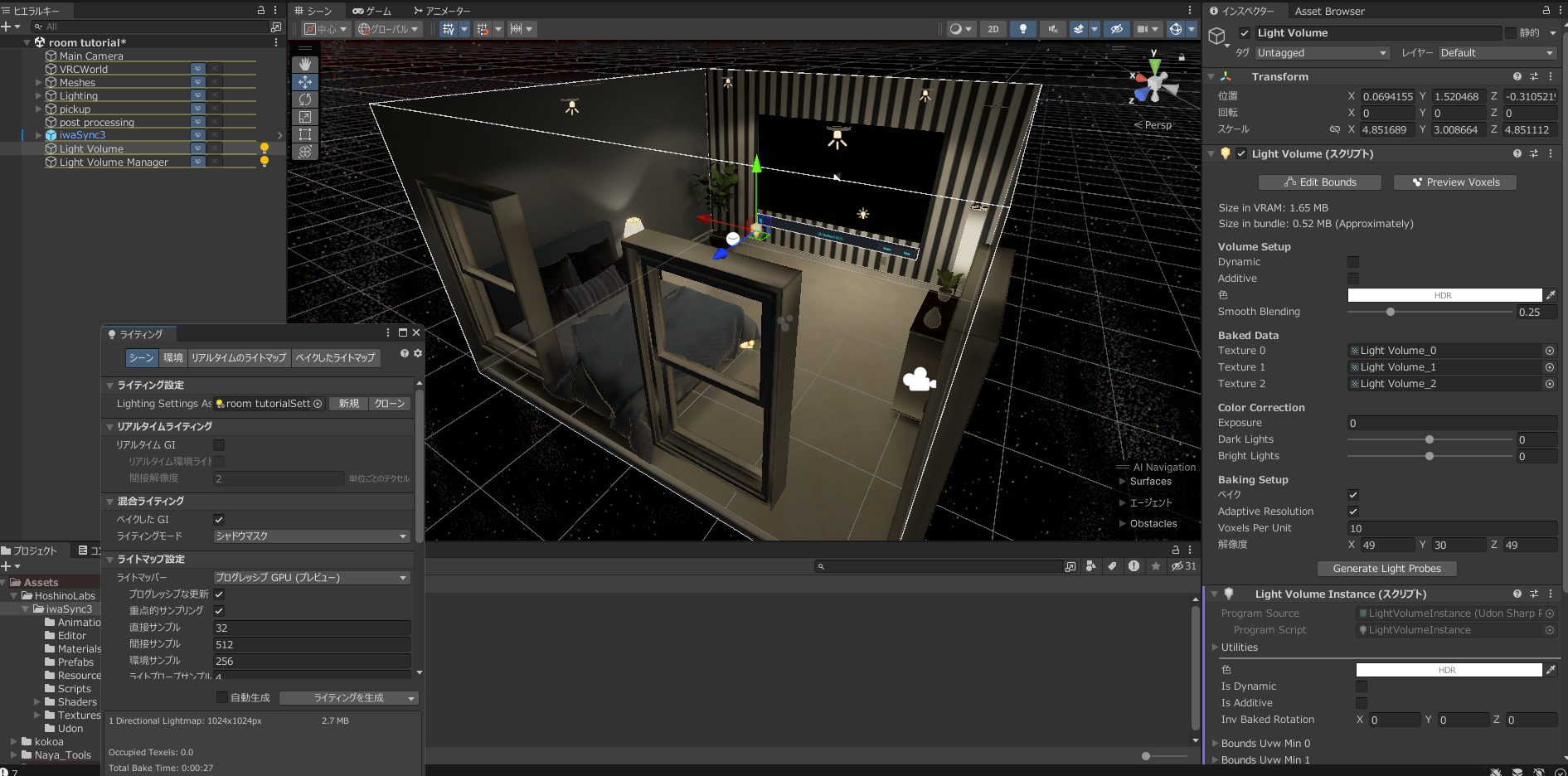

一旦Light Volumeをポン置きしてライトベイクします。特に理由は無いですが折角なので解像度(Voxels Per Unit)を上げてみました。

なおBakeryでベイクする場合は、Light Volume ManagerからBaking ModeをBakeryに切り替えてください。

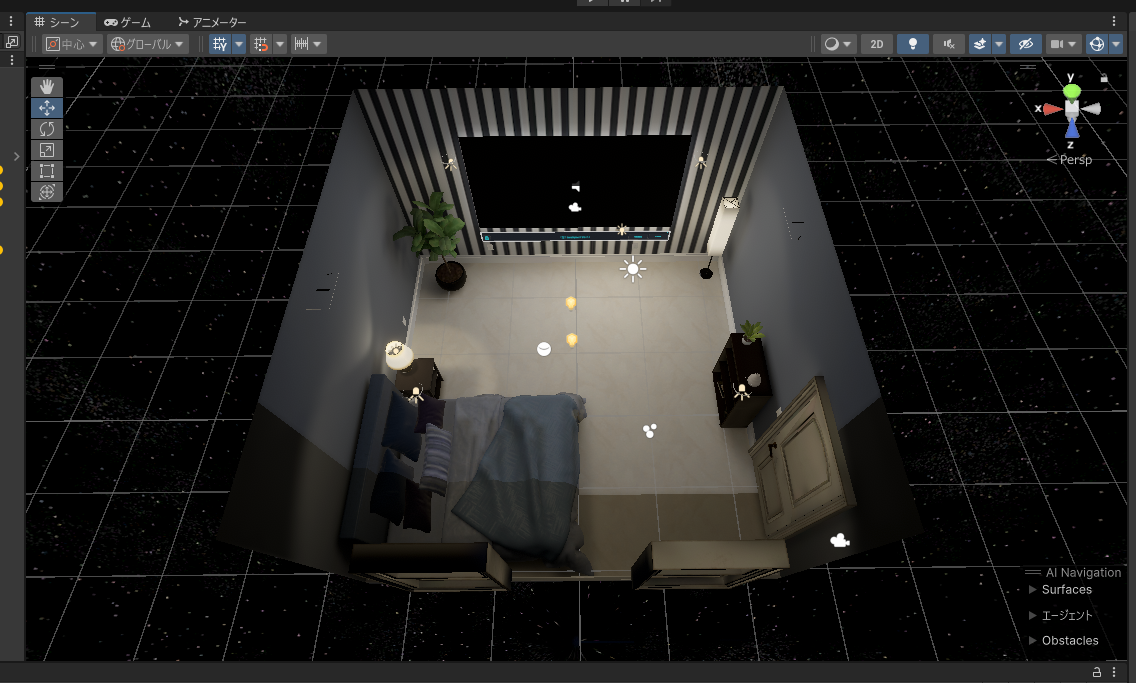

わかりやすいように部屋全体は少々暗めにしておきました。

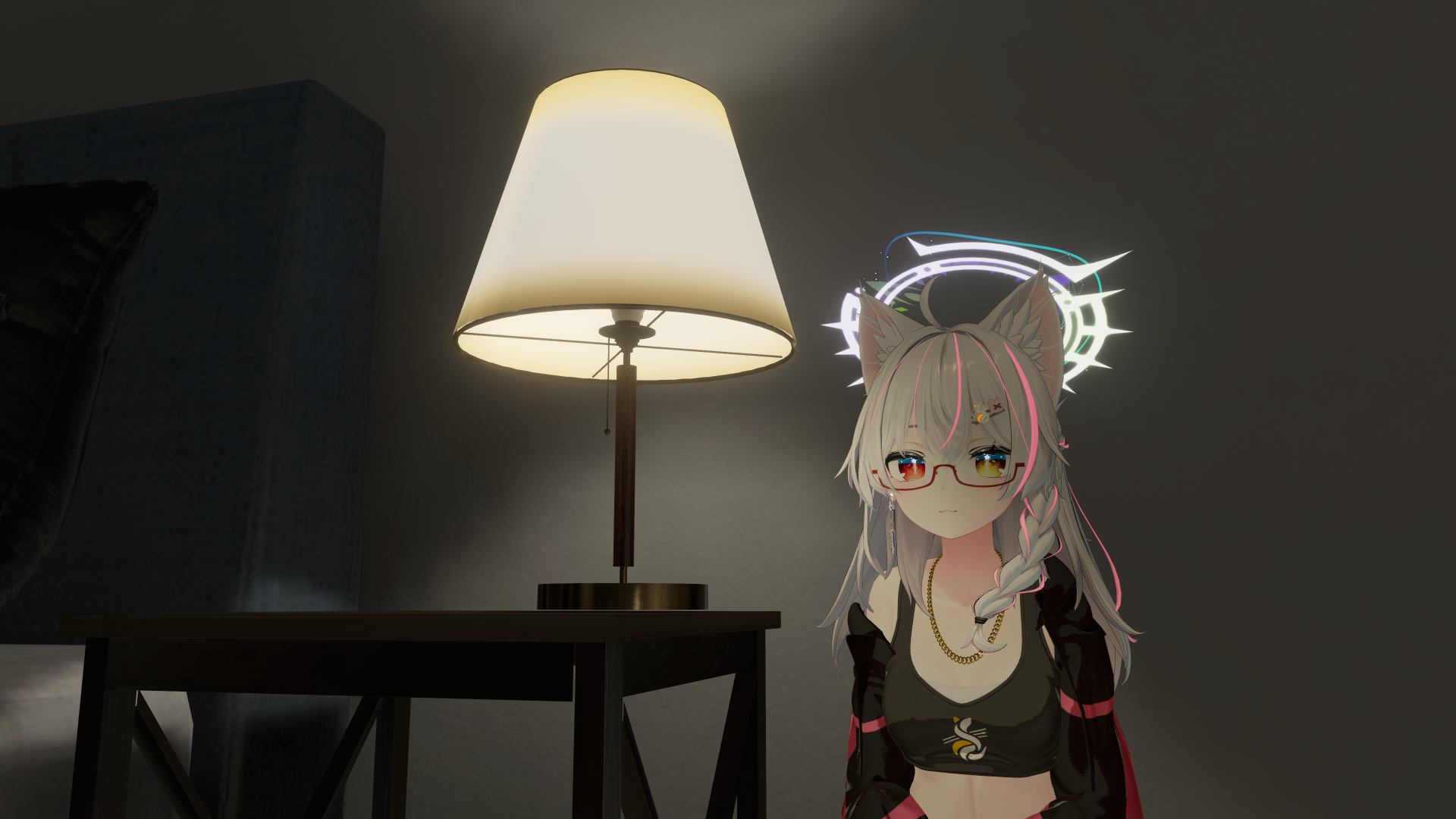

これで一旦テストビルドして、lilToon 1.10.1以降に更新してあるアバターで確認するといい感じに光ってると思います。いい感じですね。

とりあえずワールドの簡単なVRCLV対応は出来ました。お手軽！

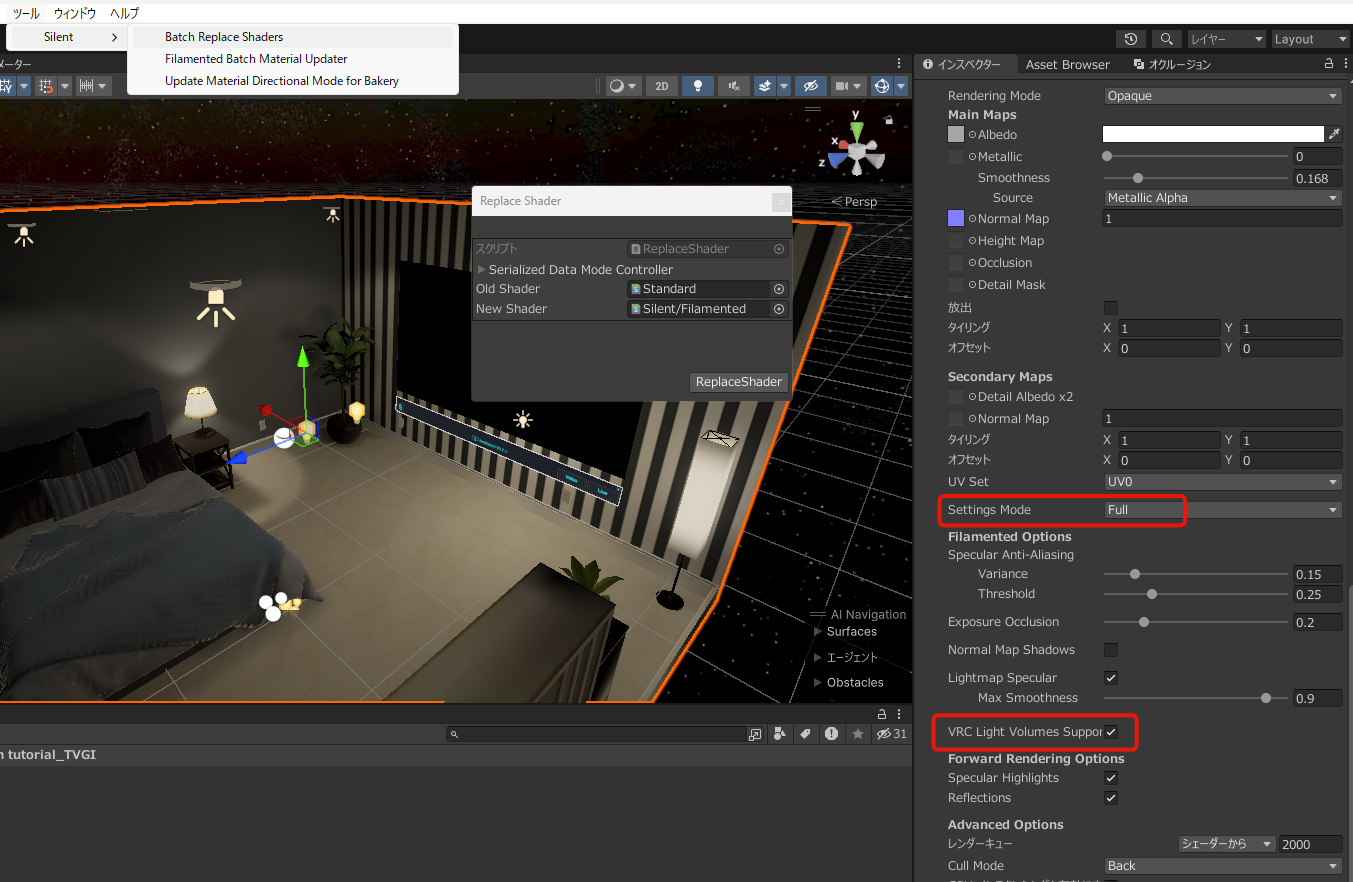

この時点ではアバターにVRCLVは適用されますが、対応するシェーダーに変更しないとワールドのオブジェクトには反映されません。Filamentedがさいつよなので可能な限り全部置き換えちゃいましょう。
StandardとAutodesk Interactiveを置き換えるといい感じになると思います。あとはVRCLVを反映させたいマテリアル全てに対してVRC Light Volumes Supportのチェックを入れます。この項目はSettings ModeをFullにすると出てきます。

ではここからLightVolumeTVGIを適用していきます。まずはマニュアルのAdditive Light Volumesの部分の作業をします。

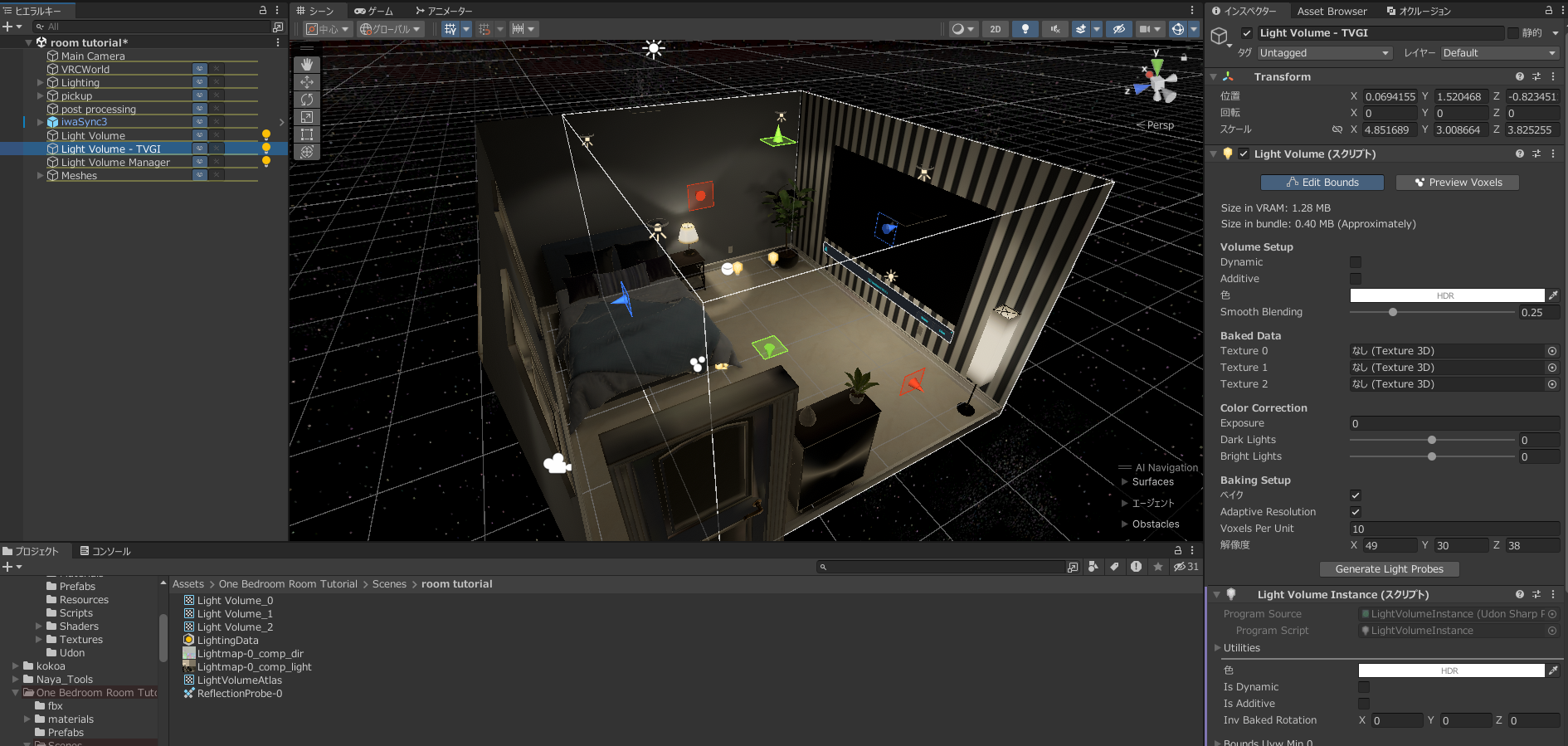

新たにLightVolumeを設置し、動画プレイヤーの光を適用させたい範囲を指定します。今回はわかりやすいように部屋の1/4程を残して光らせようと思います。

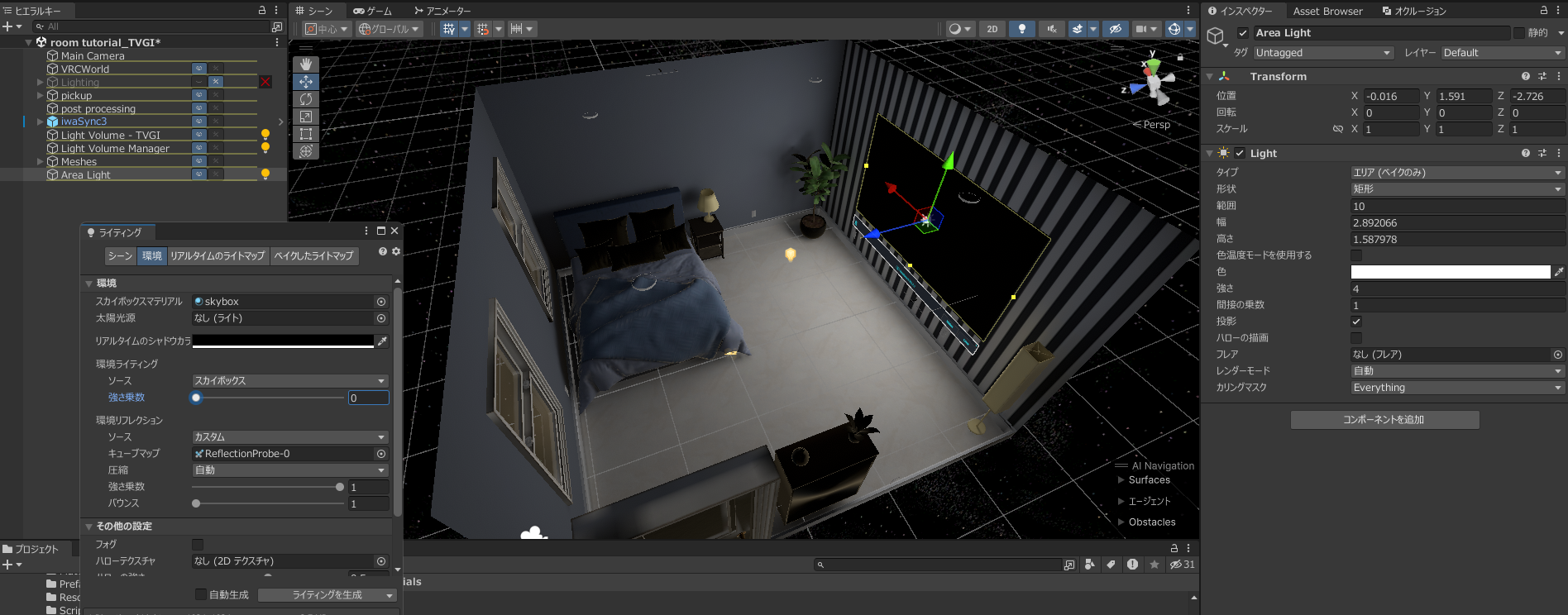

光るものを全て排除したら次は動画プレイヤーのスクリーンを光らせます。スクリーンのある場所にエリアライトを置くとかでいいです。
エリアライトの範囲とか強さとかを調整したらライトベイクします。スクリーンからの光だけがいい感じになっていれば大丈夫です。

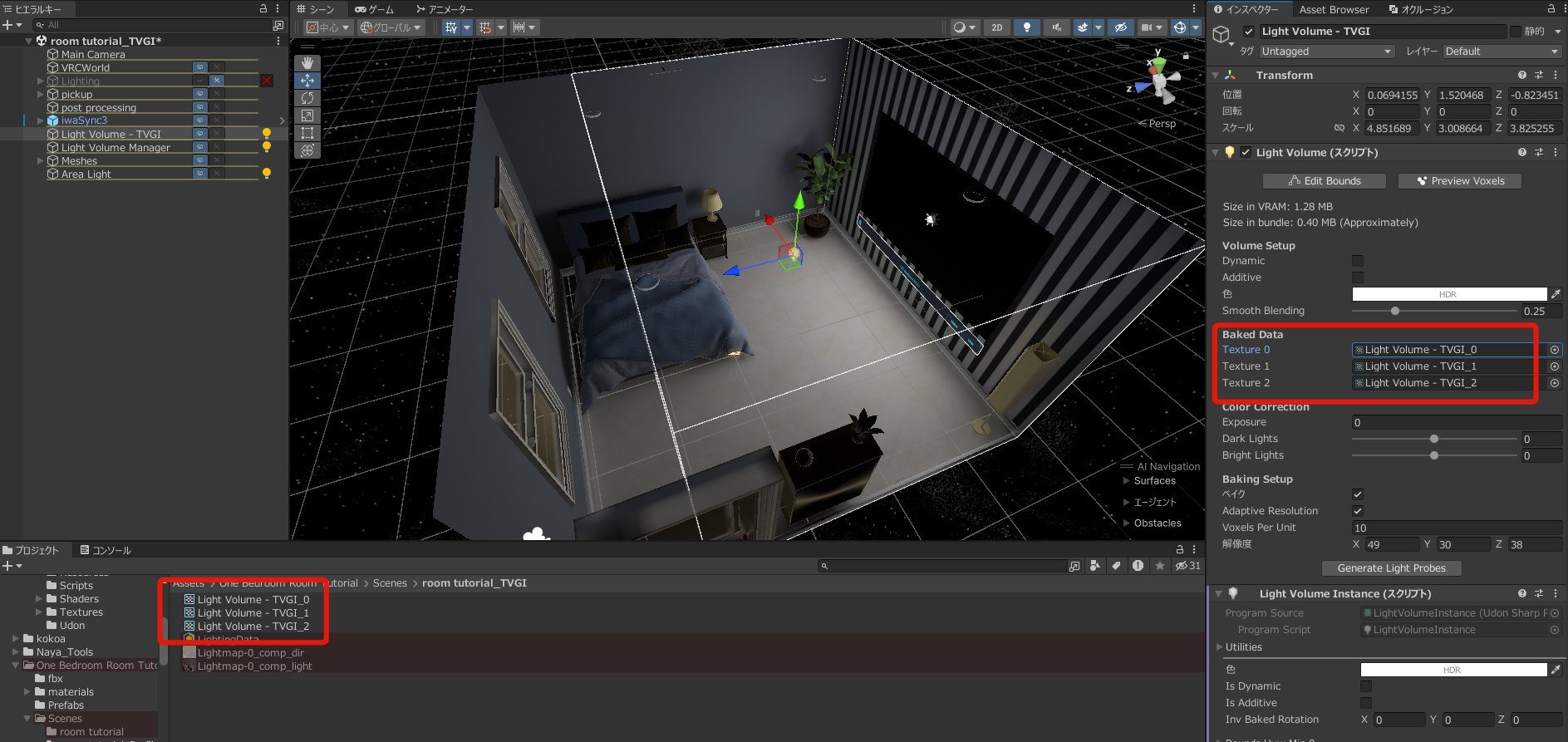

ベイクが終わったら光らせる範囲のLight Volumeのヒエラルキーを確認してください。Baked Dataに設定されたこの3つの3Dテクスチャが超重要ファイルになります。

メインシーンに戻り、光らせる範囲のLight Volumeの設定をします。

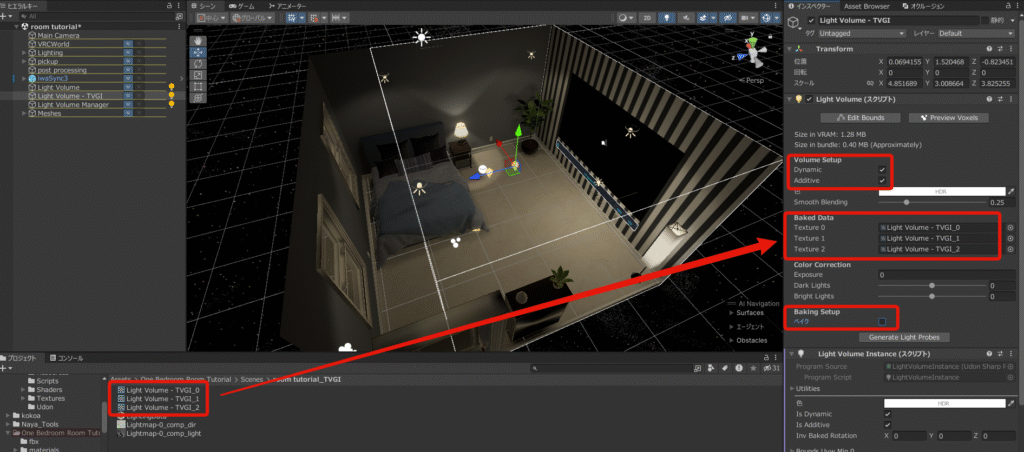

Volume SetupからDynamicとAdditiveにチェック、Baked Dataに先ほどのテクスチャを設定、Baking Setupからベイクのチェックを外します。
必要に応じてColor Correctionを調整してください。

ベイクのチェックを外すことにより、このシーンで再度ライトベイクを行ってもここにセットした3つのテクスチャは更新されなくなります。というか更新されてしまうと困るので。

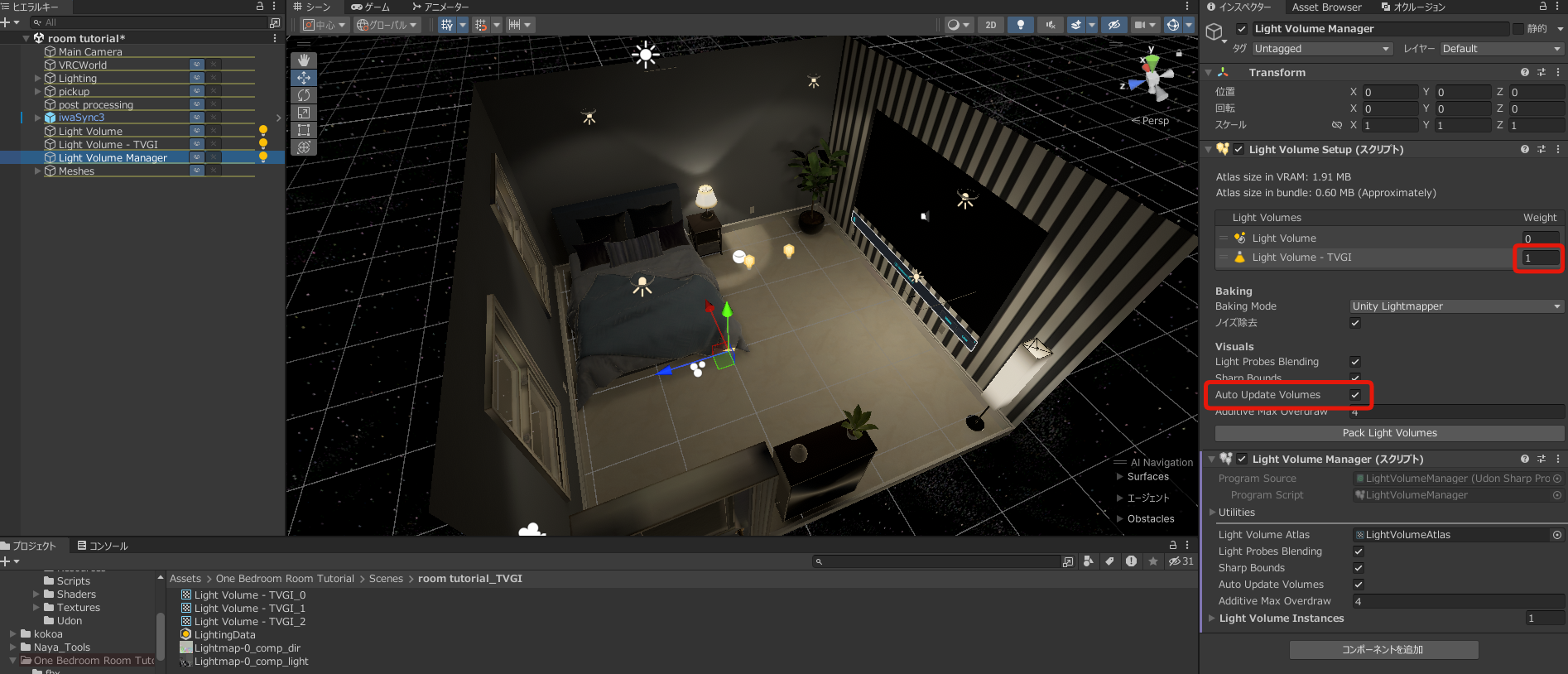

Light Volume Managerの設定に移ります。Light Volumeが複数あり、かつ範囲が重複する場合においてはWeightが大きいものが優先されます。今回はTVGIの光を優先したいので、Weightを他より大きくしておきます。あとはAuto Update Volumesにチェックを入れます。

この時点で、最大パワーで発光した時の光り加減になっていると思います。壁が光っていなかったらおそらくLight Volumeの範囲設定が壁に届いていないんだと思います。うまい具合に調整してください。

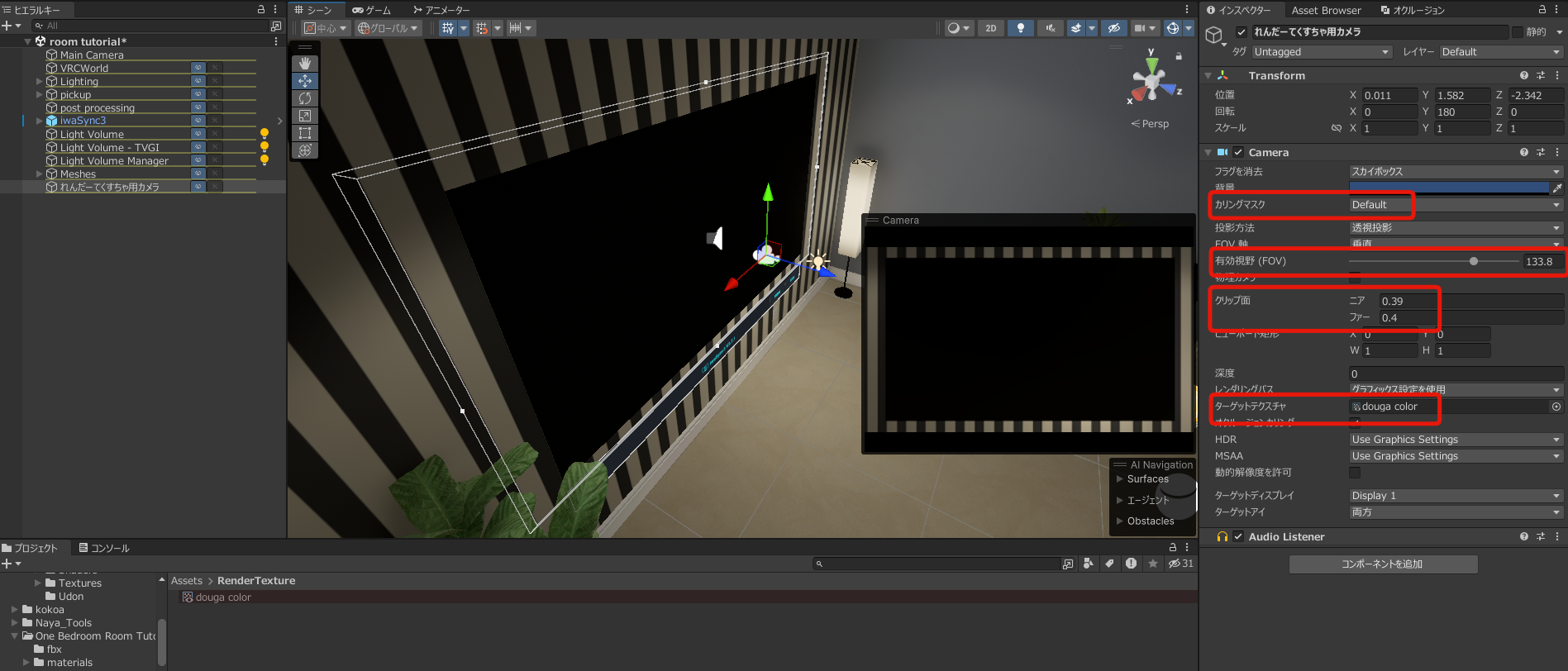

適当にレンダーテクスチャを新規作成、スクリーンを撮影するカメラを設置してターゲットテクスチャに作成したレンダーテクスチャを指定します。色を取るだけなので、この時作成するレンダーテクスチャの解像度は16x9みたいな小さいもので問題ありません。その分負荷も下がります。極論1x1でいいです。

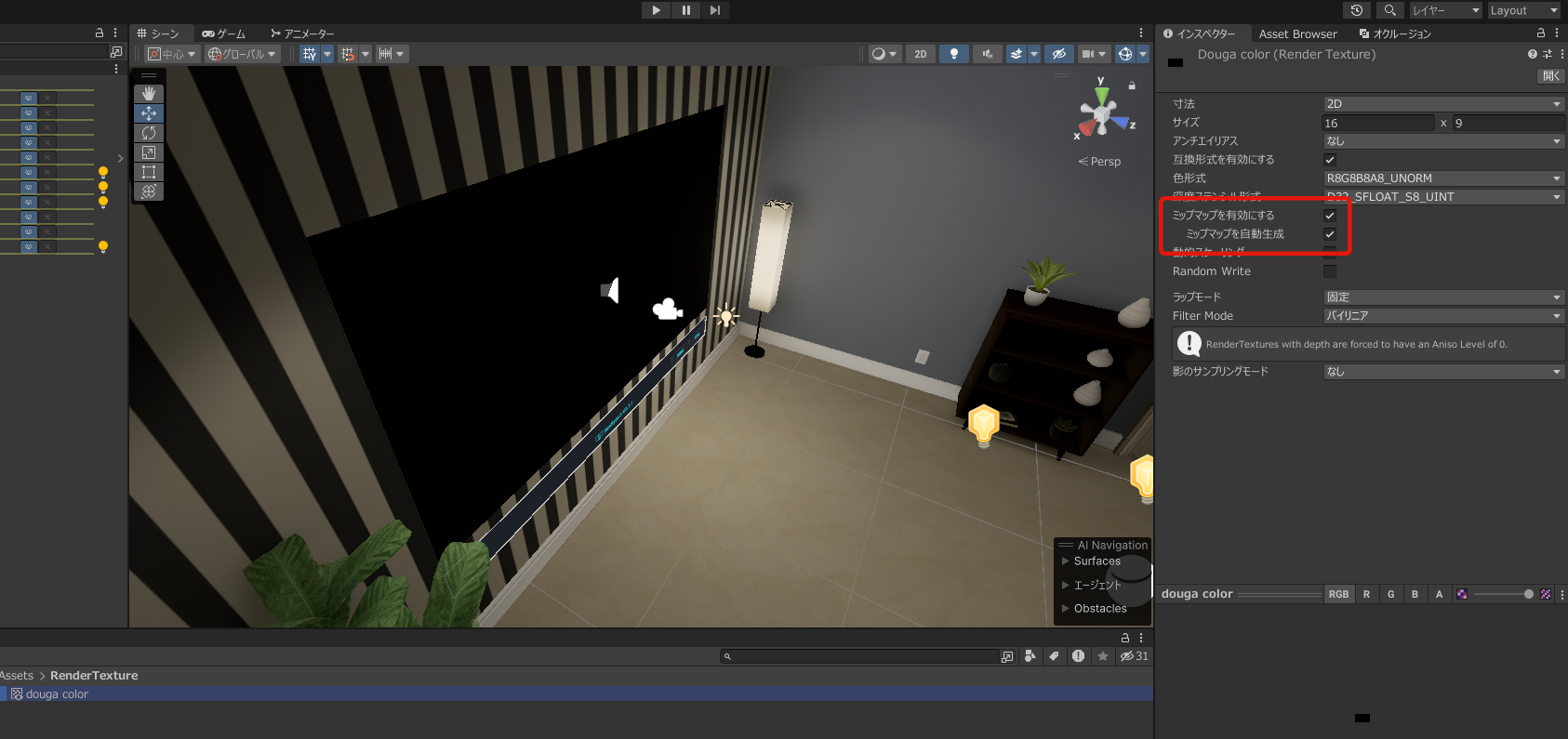

なお、このレンダーテクスチャはミップマップを有効、およびミップマップの自動生成も有効にしておいてください。

カメラのカリングマスクをスクリーンのレイヤーと合わせ、かつクリップ面をスクリーンギリギリに調整することでスクリーン以外が映り込む可能性をできるだけ排除します。ついでに負荷軽減です。
画像では説明のためスクリーンより広い範囲が映っていますが、実際にはスクリーンだけが映るようカメラ位置やFOVを調整してください。よって本来この時点でのカメラプレビューは真っ黒になるはずです。

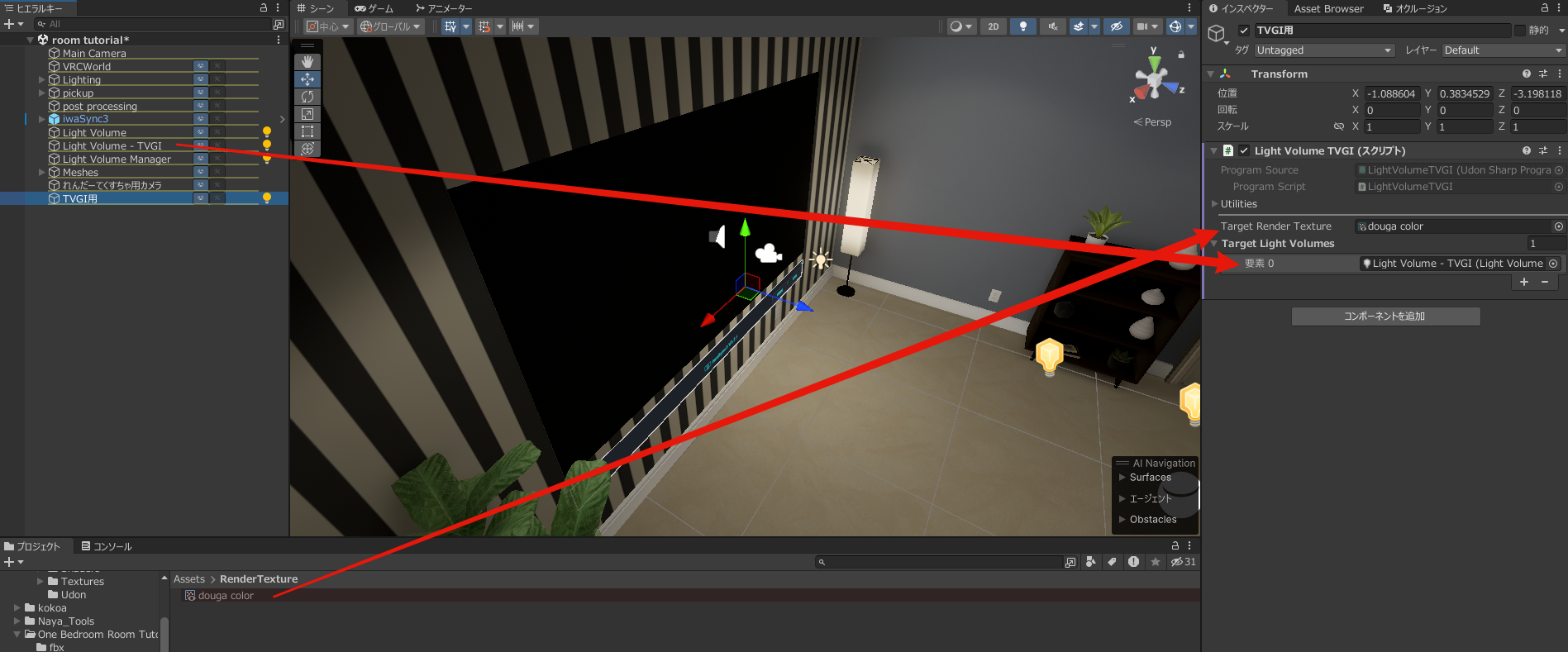

適当なオブジェクトにLight Volume TVGIコンポーネントをアタッチします。空のオブジェクトを作ってそこにアタッチでいいと思います。
Target Render Textureに先ほど用意したレンダーテクスチャを、Target Light Volumesに色を反映させる対象のLight Volumeを指定します。

これで設定は完了しているはずです。テストビルドしてみましょう。

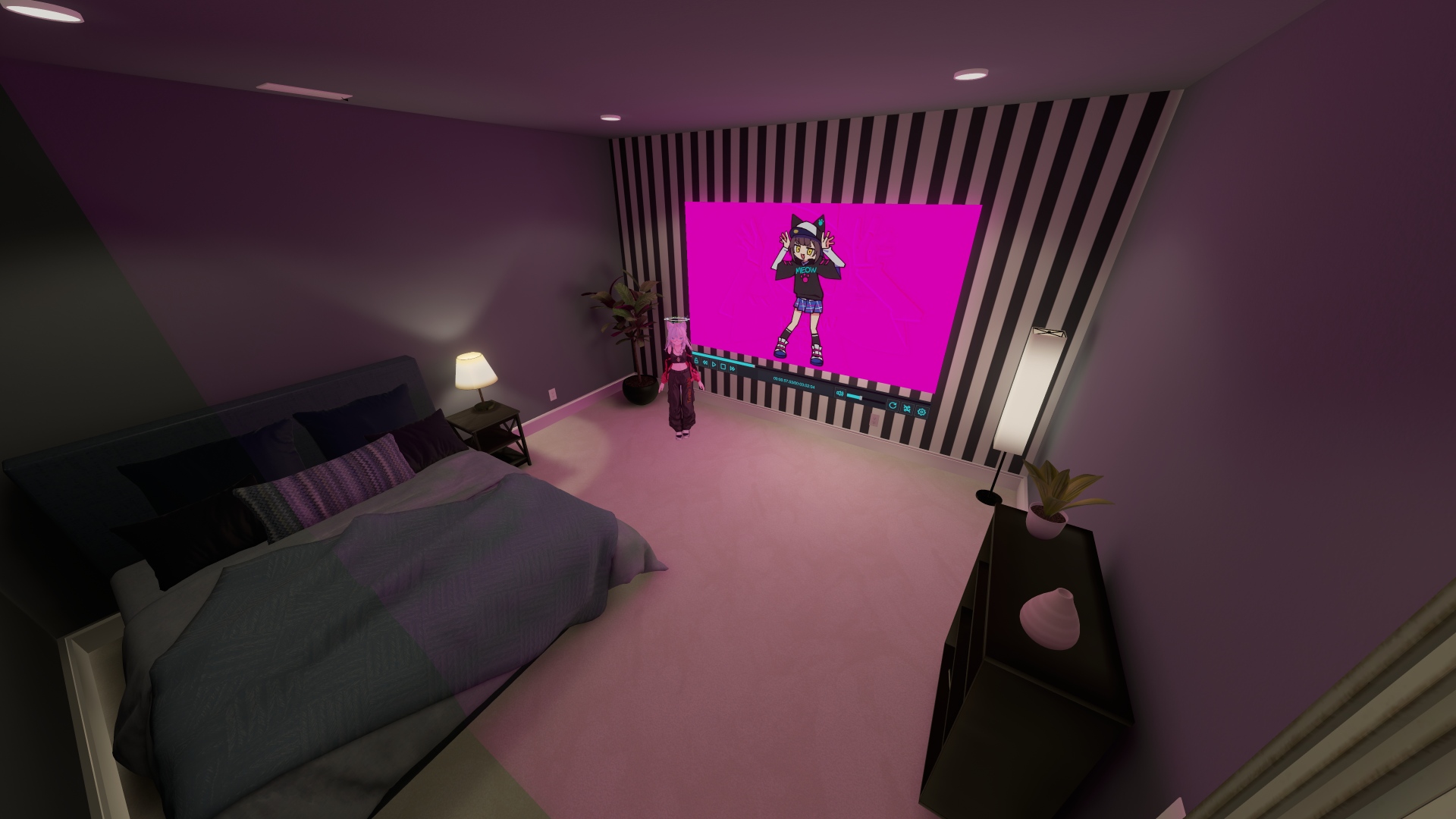

めちゃくちゃ光っていますね。これで導入完了です。
あとは光る範囲とかを気合で調整しましょう。

ちなみに気づいたと思いますが、発光範囲の小物を動かしたり増やしたりとかするとシーン複製の段階からやり直しです。気合ですね。
